Gehäuse für Lasergravierer
Hier findest du den Werdegang meiner Rauchgasfilterung für den Anycubic Mega-Pro! Dazu ein paar nützliche Tipps, wie man den Laser davon überzeugt, eigene .gcode Dateien zu akzeptieren.
Eigene .gcode Dateien für den Laser
Damit der Anycubic Mega-Pro .gcode Dateien druckt, muss der Temperaturfühler am Druckkopf eine Temperatur fühlen. Normalerweise ist an Pin 13 und 14 ein Temperaturfühler angeschlossen.

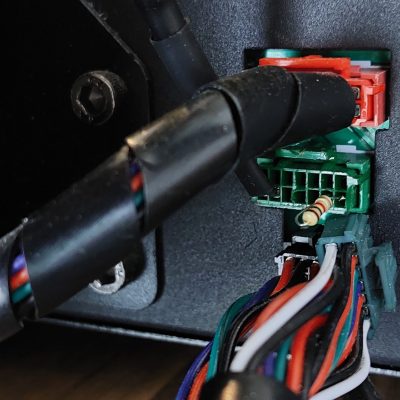

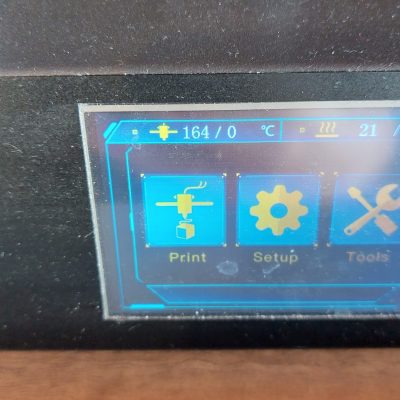

Anstelle dessen wird nun ein 1k Widerstand verwendet. Dieser lässt die Software konstante 164 °C fühlen; Genug, um die „Temperaturkontrolle“ zu bestehen.
Es gibt diverse Inkscape Add-ons, mit denen nun für den Mega-Pro gcode erstellt werden kann (z.B. „J Tech Community Laser Tool“ oder „Lasertools“.
Der Laser lässt sich mit dem Command „M400;↵G6 S1;“ einschalten und mit „M400;↵G6 S0;“ ausschalten. G6 S1 schaltet den Laser auf 100% Leistung (auch, wenn es eigentlich nicht so sein sollte). Also Vorsicht, beim gcode Erstellen!
Im Projektdownload sind Header- und Footerdateien für das Add-on „J Tech Community Laser Tool“ enthalten. Der Nachteil dieses Addons ist, dass es nur Konturen von Pfaden nachziehen kann. Hiermit lassen sich also keine Flächen gravieren.
Des Weiteren findet sich im Projektdownload zwei Laserbeispiele. Die Laserhöhe über der Druckplatte ist für beide auf 70 mm eingestellt (70 mm – Holzdicke = Brennweite).
Werdegang des Projekts

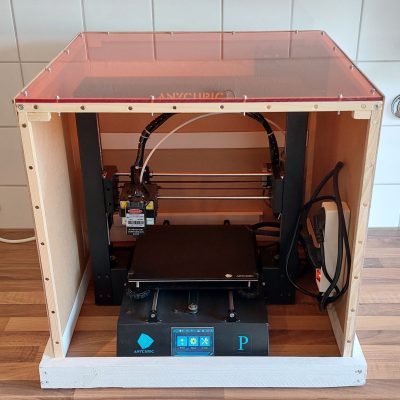

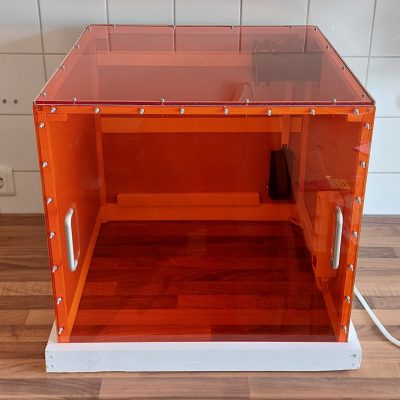

Da es umständlich war den Laser immer auf den Balkon zu transportieren, um dort ein Lichtspektakel zu veranstaltetn, musste eine Lösung her! Ein Gehäuse war schnell gebaut.
Das Rauchgas wird durch einen DIY-Aktivkohlefilter geleitet. Aktivkohle für Dunstabzugshauben funktioniert gut genug, um den Geruch stark einzugrenzen. Kohlenstoffmonoxid wird allerdings nicht herausgefiltert.
An der Innenwand des Filters befinden sich unterschiedlich große Ringe, sodass der Filter nicht vollständig mit Aktivkohle gefüllt sein muss, und das Rauchgas trotzdem durch die Kohle geleitet wird.

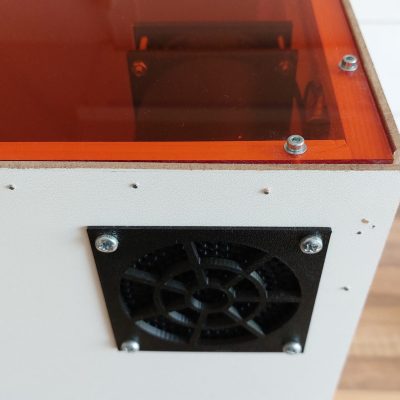

Das Gehäuse ist von Unten mit Fensterdichtband und an allen Kanten mit Silikon abgedichtet, damit kein Rauch entweicht. Der PC-Lüfter ist leider etwas zu schwach, um den Rauch schnell aus dem Gehäuse zu befördern. Dennoch funktioniert der Filter gut. Nach jeder Gravur dauert es aber seine Zeit, bis der Lüfter die Luft im Gehäuse ausgetauscht hat. Langfristig wäre ein stärkerer Lüfter sinnvoll.

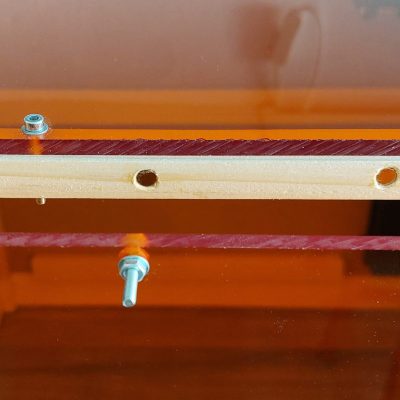

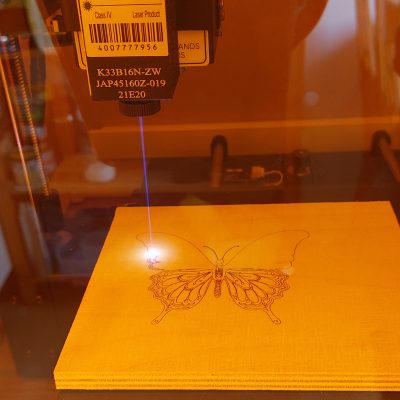

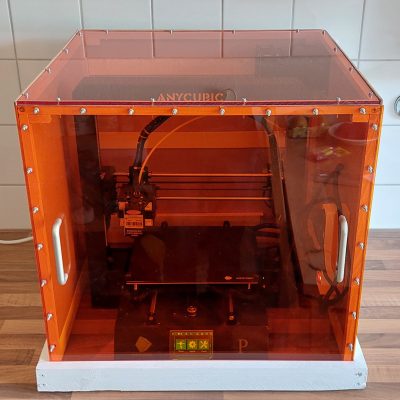

Das orange Acrylglas wurde verwendet, um das blaue Laserlicht abzufangen. Dies klappt fabelhaft, wie im rechten Bild zu sehen. Einige Magnete halten die Frontscheibe, welche nicht abgedichtet ist, um für ein wenig Luftzug zu sorgen.
Remarks
- Wenn „M400;↵G6 S1;“ direkt in das J Tech Add-on kopiert wird, gibt es eine Fehlermeldung. Bitte einmal ein Zeilenumbruch in z.B. einer gcode Datei kopieren und an Stelle des ↵ einfügen.
